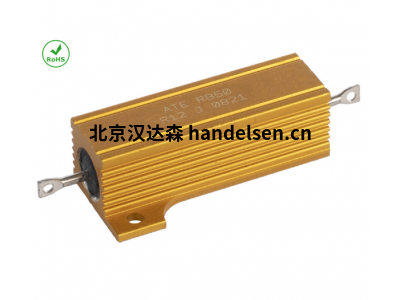

ATE电阻器RB25 /1 1K0 J带铝制散热器



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|欧洲工业品包括不限 阀门、泵、电机和马达、超声波清洗机、传感器、电子产品及配件、工具、联轴器、减速机、过滤器和滤芯等
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
本页信息为北京汉达森张景昱原厂生产的产品“ATE电阻器RB25 /1 1K0 J带铝制散热器”产品信息,如您想了解更多关于“ATE电阻器RB25 /1 1K0 J带铝制散热器”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌ATE 有效期至长期有效 最后更新2024-11-14 13:14
浏览次数0

ATE电阻器RB25 /1 1K0 J带铝制散热器



ATE电阻器RB25 /1 1K0 J带铝制散热器


RB 系列电阻器

RB 系列电阻器(从 10W 到 250W),带铝制散热器,在相同的功率下,在减小尺寸的情况下,工作温度可降低 1/3 - 1/4。


特征

具有高导热性能的散热器。

散热器外形设计可最大限度地散热、 自然通风和强制通风。

表面处理确保出色的抗冲击和 外部化学介质。

热固性树脂制成,热导率高,变形小,适用于 耐高温。

绕组间距均匀,最大限度地覆盖整个支架 以实现高耗散系数。

接地支架可实现大程度的绕组均匀性。

散热器顶部有标记,便于组装后识别。

通过电点焊实现所有连接。


电气规格

- 欧姆值:E24 系列。

- 公差:标准 5%。可根据要求提供高达 1% 的公差。

- 温度系数:±30 ppm R > 20 Ω;±50 ppm 1 Ω< R < 20 Ω;±100 ppm 0.1 Ω < R < 1 Ω

- 介电强度:RB10 型为 1500 Vac;RB25 和 RB50 型为 2500 Vac;3500 Vac(RB75、RB101 和 RB150 型);

4500 Vac(RB100 和 RB250 型)

- 绝缘电阻:最小 10000 MΩ;湿度测试后为 1000 MΩ。

- 过载:5 秒钟,5 倍额定功率。

- 无感:通过 Ayrton-Perry 方法实现无感绕组。







机械规格

- 端子应力:拉动时为 6 千克;扭转时 RB100 为 3 牛米,RB250 为 4 牛米。

- 焊接性:根据 MIL-STD-202 方法 208,当电阻器的功率接近额定功率时,必须使用高温锡。



材料

- 支架:硬质合金或研磨氧化铝。

- 电阻元件:温度系数确定的铜镍或镍铬合金。

- 封装:不锈钢。

- 封装剂:高温热固性环氧树脂(模制)。

-消散器:阳极氧化铝。

- 端子:RB10 至 RB150 采用铜焊。不锈钢端子(RB100 和 RB250)。



RB系列订单示例:RB25 /1 1K0 5%

RB25:电阻器类型

1:端子类型 (/1= 标准)

1K0:欧姆值

5%:公差
