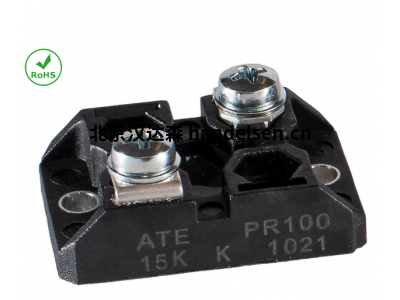

ATE厚膜电阻器PR100 1K0 K用于高频应用

 ATE厚膜电阻器PR100 1K0 K用于高频应用


PR系列厚膜电阻器(100 W 至 800 W)具有低寄生电感,适用于缓冲器和滤波器等应用。


特征

非常高的功率/体积比易于组装和布线,具有显著的成本优势。本质上是无感的,适用于高频应用。

单个型号的功耗高达 150 W。所有材料均符合 UL94-V0 标准。配置类型 SOT227。


规格

- 标称功率:100W(PR102 2 x 50W)。

- 最大功率:150W(散热器温度 70°C)。

- 数值范围:1R0 至 1MΩ,E12 系列。

- 公差:标准 10%,根据要求可达 1。

- 温度系数:±100 ppm/°C。

- 最大工作电压:1500 Vac 。

- 工作温度:-55°C 至 +155°C。

- 介电强度:2500 Vac。

- 绝缘电阻: > 10^5 MΩ, 在 500V 时 。

- 局部放电:< 80 pC @ 2000 Vac(仅应要求提供 )。

- 电感:40 nH。

- 对地电容:< 30 pF。

- 过载:2 Pn x 10 秒。

- 热阻:0.5 °C/W。

- 散热片平面度:最大 0.05 mm。

- 散热片表面粗糙度 : 最大 6.3μm 。

- 导热脂:高传导性 。

- 端子螺钉紧固扭矩 : 1.2 Nm(静态)。

- 底座螺钉固定扭矩:1.5 牛米(静态) 。

- 重量:18 克(PR100 / PR101);24 克(PR102 / PR103)。






PR系列订单示例:PR100 1K0 10%

PR100 :电阻器类型

1K0:欧姆值

10%:公差


公差表:

K 10%;J 5%;H 3%;G 2%;F 1%;D 0.5%(数值大于 1R0 时)。
