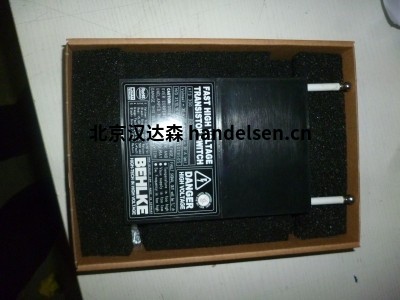

具有电流依赖导通时间的高压开关HTS 121-80-LC2
高压开关，可变导通时间，低耦合电容，MOSFET
●具有真正继电器特性的多功能高压开关
●TTL信号可控制导通时间
●由于耦合电容较低，简化了EMC并降低了容性损耗
●LC2技术具有高的瞬态抗扰度
应用笔记一:
C3产品组的开关针对控制侧和接地的耦合电容进行了优化。低耦合电容是高重复率下高效工作的关键。考虑到低噪声发射、良好的EMC行为、稳定的操作和高开关速度，减小的耦合电容也是期望的。LC和LC2开关都能很好地满足这些要求。但如果是高开关频率(＜ 300千赫)，那么开关系列LC是不错的选择。LC系列的缺点是其有限的瞬态抗扰性，这使得它们对火花放电、短路、不稳定的负载和不稳定的输入电压相对敏感。与此相反，LC2系列开关设计用于恶劣工作条件下的中等开关频率(＜300 kHz)。LC2开关对不稳定负载(例如等离子体负载)和不稳定输入电压不敏感。在其散热能力范围内，它们可以抵抗火花放电、短路和过压瞬变。
应用笔记二:
BEHLKE固态开关具有上升和下降时间。如果您的应用不需要全切换速度，我们建议您使用速度限制选项S-TT(上升和下降时间大约慢。50%)，结合输入低通滤波器选项LP。速度限制选项有助于小化快速高压脉冲电路的高频困难(例如自振荡、自重新触发、振铃等)。)并从总体上简化EMC设计。
|
开关模型 |
描述/评论 |
大值电压[KV] |
峰值电流 |
峰值功率 |
开-抵制。 |
准时 |
|
|
HTS 61-10-LC2 |
● |
带内部控制单元的标准DAP外壳 |
6 |
100 |
0.6 |
2.3 |
120…∞ |
|
HTS 61-20-LC2 |
● |
带内部控制单元的标准DAP外壳 |
6 |
200 |
1.2 |
1.15 |
120…∞ |
|
HTS 61-40-LC2 |
● |
法兰外壳。内部控制单元。 |
6 |
400 |
2.4 |
0.65 |
120…∞ |
|
HTS 61-80-LC2 |
● |
法兰外壳。内部控制单元。 |
6 |
800 |
4.8 |
0.29 |
120…∞ |
|
HTS 121-10-LC2 |
● |
带内部控制单元的标准DAP外壳 |
12 |
100 |
1.2 |
4.6 |
120…∞ |
|
HTS 121-20-LC2 |
● |
带内部控制单元的标准DAP外壳 |
12 |
200 |
2.4 |
2.3 |
120…∞ |
|
HTS 121-40-LC2 |
● |
法兰外壳。内部控制单元。 |
12 |
400 |
4.8 |
1.65 |
120…∞ |
