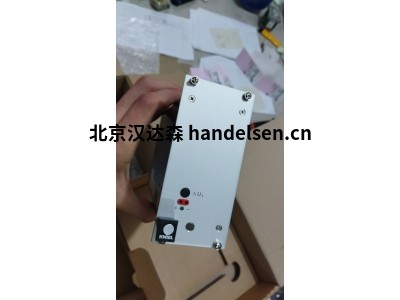

kniel开关电源CPD 15.4/2货号 321-003-02功率80W

kniel开关电源CPD 15.4/2货号 321-003-02

开关电源，外壳形状为盒式，适用于 19 英寸系统，2 路输出，输出功率 80W。

CPD 15.4/2订购信息

订货号 321-003-02

拓扑结构：开关模式

输入 115/*230 Vac

2 个输出 输出 1= 15.00 V; 4.00 A

输出 2= 15.00 V; 2.00 A

输出功率： 80 W

测量值 3 U；14 HP

安装：用于 19 英寸系统

重量：约 1.10 千克

海关税号：85043121

技术数据

额定运行约 15 分钟后的保证值，在设备输出端测量。

输出O1； O2数据

输出电压 [Vdc]  15 ；15

设置范围 (±) [V]  1； 1

额定输出电流  [A] 4 ；2

峰值电流 [A]  4.5； 2.5

电流限制 [A] 5； 2.6

特性曲线   U-I

功能 初级开关电感器

效率 [%] ≥ 82

电压偏差随负载变化 0... 100%（静态） [mV] ≤ 10 (20)*； ≤ 50 (100)*

电压偏差输入电压变化 [mV] ≤ 10 (20)*； ≤ 10 (20)*

残余纹波 (100Hz) [mVss] ≤ 10 (20)*； ≤ 10 (20)*

工作频率纹波 (50kHz) [mVpp] ≤ 10 (20)*； ≤ 10 (20)*

叠加开关峰值 [mVpp] ≤ 80 (150)*； ≤ 80 (200)*

动态电压偏差 ∆Ia = 65...100% [mV] ≤ 200 (300)*； ≤ 200 (300)*

控制时间 ∆Ia = 65...100%  [µs] ≤ 200 (400)* ；≤ 200 (400)*

启动延迟 [ms] ≤ 100

过压保护输出出厂设置 (Tol. +0.5V) [V]  17

跳闸后的残余电压 [V]  0

传感器电缆 [V]  最大 0.25 (负载引线补偿）每条负载引线

过载保护  长久防短路

温度系数 [ppm/K]  200

输入数据

输入电压标称范围 [Vac] 115；230

工作范围（自动切换） [Vac] +15%/-20% ≈ 92-132 ；+15%/-20% ≈ 184-264

频率（根据要求可达 440 赫兹） [Hz] 50 - 60 ±10% ≈ 45-66 ；50 - 60 ±10% ≈ 45-66

输入电压故障时缓冲时间 [ms] ≥ 30

最大输入电流（额定范围内） [A] 2.4； 1.2

其他数据

设备保险丝（初级，内部）[A] T 2.5

工作温度范围(距侧壁 5 毫米处测量） [ºC] - 25... 0... + 70，不降额

外壳/冷却器最高允许温度 [ºC] + 85

存储温度范围 [ºC] - 40... + 85

重量[kg]  1.1
