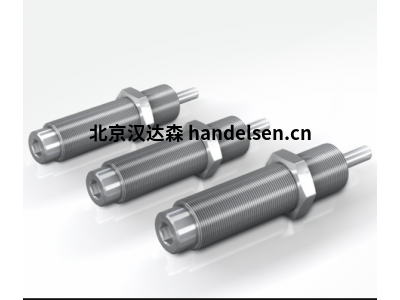

ACE微型缓冲器MC5EUM-1-B自补偿-用于气缸测量台

ACE微型缓冲器MC5EUM-1-B用于机械工程

ACE 的微型缓冲器是久经考验的优质产品，用于全球数百万个工业建筑设计。它们通过快速且无后坐力地减速负载，

以同样可靠和有效的方式优化机器。

微型减震器特点

紧凑、免维护的液压机器元件可以轻松快速地集成到任何结构设计中，某些型号可以直接集成到气缸中。

它们减少了搬运设备、旋转和摆动执行器、线性气缸和许多其他工业应用的负载，并提高了它们的效率。

创新的 ACE 密封技术和减震器体和内压室，由实心高强度合金、管状钢加工而成，确保较长的使用寿命。

MC5EUM-1-B特点

自补偿，能量容量 0.68 Nm/周期，行程 4 mm

紧凑、高效设计的理想选择：MC5 至 MC75 产品系列以其减小的尺寸、非常短的总长度和较低的制动后复位力而给用户留

下深刻印象。

每个减振器的外壳由一个实心件制成，填充有温度稳定的油，提供一个连续的螺纹，包括一个提供的锁紧螺母，

还有一个集成的前挡块。

这些来自 ACE 的液压机械元件可立即安装，并且无需维护。全面的能量吸收范围和广泛的有效重量潜力是这些微型装

置的进一步优势。

这些微型缓冲器非常适合用于机械工程、医疗和电气技术以及机器人等应用。

MC5EUM-1-B技术数据

能量容量 0.68 Nm/行程

能耗 2,040 Nm/h

最小有效重量0.5 千克

最大有效重量4.4 千克

硬度 -1

最小返回力1 牛

最大返回力5 牛

返回时间 0.2 s

最大侧向载荷角度2 °

冲击速度范围 0.15 m/s 至 4 m/s

工作温度范围 -10 °C 至 +66 °C

安装在任何位置

材料外壳、配件：钢耐腐蚀涂层;活塞杆：硬化不锈钢;杆端按钮：钢，MC25 和 MC75：弹性体嵌件;锁紧螺母：

钢，MC5 和 MC9：铝

阻尼介质油，温度稳定

重量 0.004 千克

MC5EUM系列可用型号

MC5EUM-1-B

MC5EUM-1-880

MC5EUM-2-B

MC5EUM-2-880

MC5EUM-3-B

MC5EUM-3-880

应用领域

微型滑梯，气缸，搬运模块，复印机，测量台，机器和设备，锁定系统。

注意

如果需要精确的终端位置基准，请考虑使用 AH 型止动环。

安全信息

周围区域的外部材料会腐蚀密封部件并导致使用寿命缩短。请联系 ACE 获取适当的解决方案建议。由于散热，

请勿对减震器进行喷漆。

根据要求

增强的防腐蚀保护。特殊饰面。也可根据要求提供不带杆端按钮的型号。
