ACE型材减振器TA80-32非常适合用作直线轴工具制造

ACE型材减振器TA80-32用于线性滑轨等

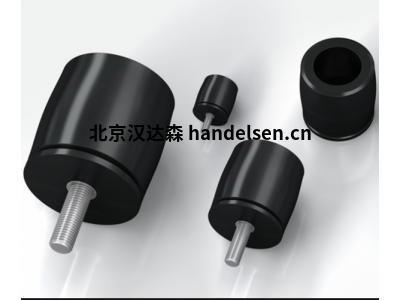

TUBUS TA型材减振器

体积小巧，吸力能力强，轴向阻尼，能量容量 2 Nm/周期 至 2,951 Nm/周期，最大行程 5 mm 至 48 mm。

非常高效的耗能设备：ACE TUBUS 系列的 TA 型材阻尼器免维护，可随时安装。它们包括共聚酯弹性体;

一种仅略微加热并确保一致阻尼的材料。TA 模型在冲程开始时会吸收大量能量。

TA 系列专为在 2 Nm 至 2,951 Nm 范围内实现最大能量吸收而开发。最小高度得益于 Ø 12 mm 至 Ø 116 mm 的

节省空间的形状。

阻尼器可以使用提供的特殊螺钉非常容易和快速地固定。

这些结构紧凑、经济高效的机器元件非常适合用作直线轴、工具制造和工具机、液压和气动设备、搬运设备和其

他应用中的终端位置阻尼器。

TA80-32技术数据

能耗 570.0 Nm/行程

紧急使用能量容量 831 Nm/行程

能量吸收 58 % 至 73 %

动态推力范围 870 N 至 90,000 N

工作温度范围 -40 °C 至 +90 °C

结构尺寸 12 mm 至 116 mm

安装在任何位置

材料硬度等级邵氏 55D 邵氏

材料型材主体：共聚酯弹性体

环境耐微生物、海水或化学侵蚀。优异的抗紫外线和耐臭氧性。材料不吸水或膨胀。

冲击速度范围 最大 5 m/s

最大扭矩M3： 1 Nm

M4： 1.7 Nm

M5： 2.3 Nm

M6： 6 Nm

M8： 20 Nm

M12： 50 Nm

M16： 120 Nm

重量 0.311 千克

应用领域

线性滑轨，气缸，搬运模块，机器和设备，旋转装置，机电驱动，液压装置，输送系统，起重机系统。

TA系列型号

TA12-5

TA17-7

TA21-9

TA22-10

TA28-12

TA34-14

TA37-16

TA40-16

TA43-18

TA47-20

TA50-22

TA54-22

TA57-24

TA62-25

TA65-27

TA70-29

TA72-31

TA80-32

TA82-35

TA85-36

TA90-38

TA98-40

TA116-48
