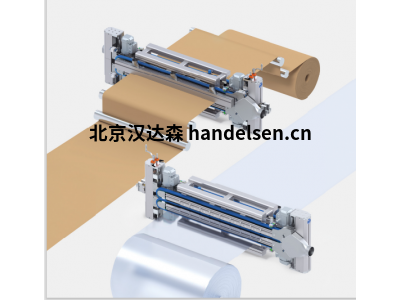

Una WB 146用于清洁高速纸张、薄膜和纸板卷材。双面清洁 ，压力缓冲器 ，边缘区域提升，微湿 ，气动快速调节。

功能

Una WB 146 织剑刷可同时高效、轻柔地清洁高速无尽网的顶部和底部。清洁适用于纸张和纸板网以及易刮擦的塑料薄膜。

打印前，清洁可以防止打印图像中出现与颗粒相关的缺陷，并显著降低废品率。修整后，去除切割颗粒和纸屑，

从而提高产品质量和工艺可靠性。

高速卷材平行导轨

四个剑刷可以非常有效地高速清洁两侧的卷筒纸。两对画笔在卷筒纸上以相反的方向擦除。由于剑刷轮廓上的平行导轨，

即使在非常高的卷筒纸速度下，线性刷子也能在表面上保持稳定，从而延长了细丝的使用寿命。

恒刷压力缓冲器

线性刷子可灵活地安装在压力缓冲器上。压力缓冲器可补偿不均匀和材料厚度波动。刷子过滤器垂直于表面。

因此，擦拭力保持恒定，并且可以以始终如一的高清洁性能去除颗粒

轻柔的擦拭力 边缘区域的提升

线性画笔在边缘略微抬起，因此仅在腹板边缘后不久与腹板表面相遇。这可以防止卷材边缘扭曲或受伤，

并使卷材向边缘平滑。由于前剑刷的擦拭方向与后剑刷相反，因此尽管边缘区域升高，但整个表面都会被清洁。

技术设计和尺寸

4 x BIW 52 剑刷，带线性刷的平行引导、压力缓冲器和 Ingromat ® 系统，用于细丝的微润湿。

2 x 水平集体抽吸，包括两个直径为 100 mm 的吸嘴。

1 x 调节装置 VEG 125，包括气动快速调节装置，用于将刷子从产品表面快速抬起 （± 25 mm）。

Trans-Vac-Unit TKLO 46 / TKLU 46 用于通风预清洁的抽气管道（可选）

电器数据

驱动

4 x 0.25 kW SEW 电机，IP 54，UL 兼容，CSA 兼容

50 Hz; 220 – 240 V; 1,14 A; 380 – 415 V; 0,66 A

60 Hz; 240 – 266 V; 1,03 A; 415 – 480 V; 0,6 A

主阀（在 IR 装置上）2/2 韦格文蒂尔;1 x 24 V 直流;1.5 瓦。

Ingromat 阀 4 x 2/2 方向控制阀：4 x 24 V DC;2 W。

气动快速调节 （HVP） 2 x 5/3 方向阀：4 x 24 V DC;2.4 W。

气体力学数据

压缩空气质量 填充（粒径 < 40 μm），无油（24°C 时残余油含量< 1.5 mg/m³）。

压缩空气接口 1 x G 1/2 “ 内螺纹;6 巴。

总压缩空气消耗量  930 l/min（1.013 bar 和 20°C 时）。

流体数据

Ingromat ® 软管连接 1 x Ø 8 mm

Ingromat ® 消耗量 4 x 0.2 – 0.8 l/h

吸力

剑刷 2 x Ø 100 mm;2 x 820 m³/h

Trans-Vac 单元 TKL 46（可选）  N x Ø 60 mm;N x 300 m³/h

运行参数  最小 –500 Pa 真空;最小 28 m/s（在吸嘴处测量）

其他数据

声压级 LpA   约 79 dB （A） – 取决于要清洁的表面。

线性刷类型 Quadro R6

细丝材料 聚酰胺 6.12

细丝长度 19 mm

细丝 Ø 0.15 mm（标准），可选：0.127 mm;0.2 mm。

最高输送速度 600 m/min

最大清洁宽度 Pmax = A – 160 mm
