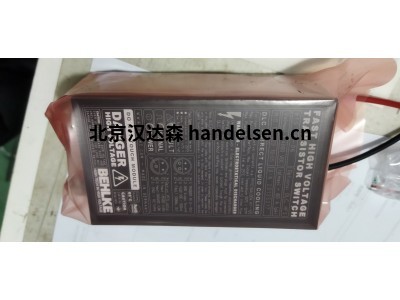

Behlke高压开关HTS 60-200-SCR搭载LED 指标

Behlke高压开关HTS 60-200-SCR电压6kVDC

HTS 60-200-SCR 晶闸管开关，6 kVDC，2 kA，搭载了LED 指标。非常紧凑的设计 - CF 选项部分不适用！

优势

● 坚固且廉价的高压开关，用于放电应用和产生阻尼正弦与快速高压 FDA 续流二极管相关的振荡

● 高峰值电流能力

● 高DI/DT而不会影响可靠性和预期寿命到大量具有独立栅极驱动的单个 SCR

● 非常耐过载

● 通过简单的TTL触发脉冲 （2-5 V）轻松触发

● 非常紧凑且重量轻

● 各种冷却选项

规格

最大工作电压  6000VDC

最小工作电压 0VDC

典型击穿电压  6600VDC

最大关启态电流 140 µADC

电流隔离 15000 VDC

最大导通峰值电流 2000（100 µs） ，1000（500 µs） ，640（1 ms） ，400（ 10 ms）

最大非重复峰值电流 4000 ADC

最大连续负载电流 0.72 ADC

典型保持电流 50 mADC

典型导通电压 6.2VDC

典型导通延迟时间 150 ns

典型导通上升时间 280ns

典型关断时间 10 ns

关断状态电压的临界上升率 40kV/µs

最大导通时间  无限

内部驱动程序恢复时间 100µs

典型导通抖动 100 ps

最大连续开关频率 5 kHz

最大突发频率 （触发）30 kHz

最大连续功率耗散 5W

线性降额 0.111 W/K

工作温度范围 -40...70 °C

存储温度范围 -50…90 °C

耦合电容 10 pF

辅助电源电压 5.00 VDC

辅助电源电流 400 mADC

触发电压范围 3-10 VDC

故障信号输出  短路保护、拉/灌电流（>4.0 VDC）

故障检测  - 过温 - 辅助电压不良 （<4.75 V） - 开关频率过高

操作模式指示  绿色：准备触发 黄色：晶闸管触发 红色：故障，开关被禁止

高压连接  底部有处理过的 PCB 板 ，顶部有处理过的插片（公制 M3

控制连接  底部 6 个镀金针

尺寸 79 x 38 x 25mm

重量 145g
