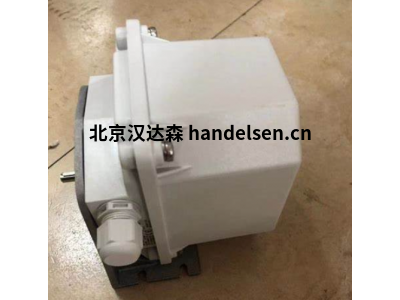

stromag凸轮限位开关GCLS110_92_NE_8_88_DFV

stromag凸轮限位开关110_92_NE_8_88_DFV

10 系列齿轮传动凸轮限位开关

110 系列齿轮传动凸轮限位开关，带干式模制齿轮（乙酰共聚物）。微动开关作为卡扣或按钮，常闭和常开触点，带正向，也可合型打开操作。

开关点间隔可在可用转速范围内无级或以 4° 步长调节。

任何安装位置。

特征

大凸轮盘直径

可以安装电位计

齿轮比为 74 的凸轮调节

正向分闸符合 IEC 60974-5-1

技术规格

外壳材料：合成

防护等级 IP：IP66防护等级

标称转速：0.153 - 166

电气额定值：AC-15 DC-13 有关详细信息，请参阅目录

最大输入速度 RPM：50 -1500

设计：底脚/安装法兰

100 / 110 系列 – 可用开关

• 卡扣和推动触点有银色和金色可供选择 • 可提供隔离的触点元件 • 提供正向断开触点。

• 触点 52 和 53 可用于放射性环境• 触点 51 和 54 的温度高达 +120°C。

100 / 110 系列 – 凸轮盘类型

• 通过自锁蜗杆轻松调节凸轮盘，传动比为 74 • 大凸轮盘直径，开关点精度高

•FV 用于正常应用 • DFV 用于灵活调整凸轮角度 • DV 用于放射性和高温应用

100 / 110 系列 – 防冷凝加热选件

• 自调节 PTC 加热元件• 用于防冷凝，以避免齿轮凸轮限位开关内水凝结

• 在低温下使用的额外安全性

100 / 110 系列 – 可选驱动法兰 F、F+M

特点 • 便于连接到机器 应用 • 起重机

110 系列 – 聚碳酸酯外壳 B3

• IP66 增强型聚碳酸酯外壳，底脚安装型 B3• 根据触点数量，可提供不同种类的尺寸。

应用 • 陆上和海上起重机 • 处理厂。

• 适用于恶劣环境• 高耐腐蚀性。

110 系列 – 聚碳酸酯外壳B5

GCLS110_92_NE_8_88_DFV型号编码

外壳类型（110）110 系列限位开关（合成外壳）

可用转数（92）

限位开关类型（NE）齿轮凸轮限位开关

安装的触点数量（8）1 - 12

安装的触点类型（88）触点（双动），带螺钉连接，触点材料：金 Ü

安装的凸轮盘类型（DFV）精确、双可调的驱动点

stromag凸轮限位开关110_92_NE_8_88_DFV
