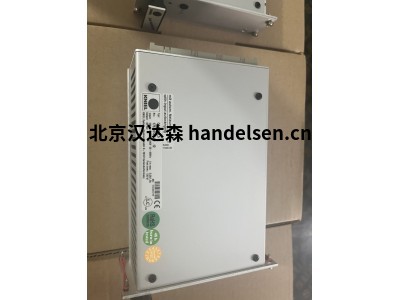

kniel开关电源CA3.3,8货号174-004-02

kniel开关电源CA3.3,8货号174-004-02

低辐射电源，盒式设计，适用于 19 英寸系统，1 路输出，输出功率 26W。

CA3.3,8订货信息

订货号 174-002-02

拓扑结构：开关模式

输入：115/230 伏交流

输出 3.30 伏；8.00 安

输出功率： 26 W

尺寸：3 U；8 TE

安装：用于 19 英寸系统

重量：约 0.60 千克

海关关税号：85043121

技术数据

额定运行约 15 分钟后的保证值，在设备输出端测量。

输出O1数据

输出电压 [Vdc]  3.3

设置范围 (±) [V] 0.3

额定输出电流  [A] 8

电流限制 [A] 9

特性  V-I

功能  共振

效率 [%] ≥74

电压偏差随负载变化 0... 100%（静态） [mV] ≤10

电压偏差输入电压变化 [mV] ≤5

残余纹波 (100Hz) [mVss] ≤3

工作频率纹波（50-190kHz） [mVpp] < 4

叠加开关尖峰 [mVpp] <5

动态控制偏差 ∆Ia = 65...100% [mV] ≤ 110

控制时间 ∆Ia = 65...100%  [µs] ≤ 250

启动延迟 [ms] ≤ 800

过压保护输出出厂设置 (Tol. +0.5V) [V]  4.8

跳闸后的残余电压 [V]  0

传感器电缆 [V]  最大 0.25 (负载引线补偿）每条负载引线

过载保护  长久防短路

温度系数 [ppm/K]  200

输入数据

输入电压标称范围 [Vac] 100…115 ；205…230

工作范围（自动切换） [Vac]  ±10% ≈ 90…127 ；±10% ≈ 185…253

频率（根据要求可达 440 赫兹） [Hz] 50…400 ±10% ≈ 45-440 ；50…400 ±10% ≈ 45-440

输入电压故障时缓冲时间 [ms] ≥ 40

最大输入电流（额定范围内） [A] 0.8；0.4

其他数据

设备保险丝（初级，内部）[A]  T 2

工作温度范围(距侧壁 5 毫米处测量） [ºC] - 25... 0... + 50

外壳/冷却器最高允许温度 [ºC] +70

存储温度范围 [ºC] - 40... + 85

重量[kg]  0.6
