HG磁性表座108096+mahr千分表2011093用于机床等

HG磁性表座108096+mahr千分表2011093

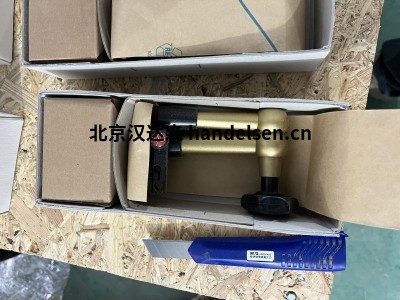

108096  三脚架磁力表座+测量喙，微调。

108096 技术参数

夹紧力产生：液压

材料：阳极氧化铝、抛光易切削钢、塑料星形握把

球节臂：M6内螺纹

球关节脚：M8外螺纹

标准应用：16公斤

保持力 安全相关应用：12公斤

L1：115mm

L2：153mm

作用半径：260mm

标准磁铁 (LxWxH)：60x50x55mm

附着力标准磁铁：800 N 可切换

测量喙：ø 8 mm H7 和燕尾

MarCator A3Q货号2011093

刻度指示器 MarCator A3Q ANSI

测量跨度（英寸）：.050“

刻度值英寸：.0005”

表盘面上的数字：0-10-0

2011093技术参数

产品类型 A3Q

测量跨度（英寸） .050"

指针旋转（英寸） .020"

刻度值英寸 0.0005 英寸

刻度值英寸 .0005"

误差限制英寸 ± .0005 英寸

误差限制超过 2.5 转（英寸） ± .0005 英寸

表盘上的图形 0-10-0

表盘颜色 绿

刻度直径（英寸） 1.25"

使用

(1)使用百分表或千表时，只能拿取外壳，不得随意用力推拉测杆，避免大力撞击，以免造成齿轮系统损伤而影响精度。

(2)磁性表座上的各个螺栓要拧紧，劲箍夹信百分表轴劲时，不可夹得太紧，否则会影响测杆的正常移动。

(3)安装时，应将测杆顶住测点，使测杆与测面保持垂直。注意位移的大小和方向，调节测杆，使用百分表的初读数在适当的范围，防止变形达到最大值时量程不够。

(4)安装好百分表或千分表后，可用笔头轻轻敲击刻度盘玻璃，观察指针摆动情况。如果长指针轻微震动或在某一固定值小范围内摆动说明百分表安装正常。

(5)百分表或千分表用于测度与变位时，应注意位移的相对性，测杆移动的主向与量测的位移方向一致。测点表机要进行磨平和化处理，以减少误差。
