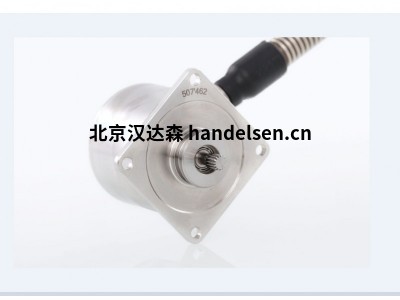

Admotec 旋转变压器可在恶劣环境中高精度运行速度高达 150,000 rpm

一、公司概述

• 业务领域：开发和生产精密磁传感器，为航空航天、汽车、核能、重型磨机和一般工业等应用的苛刻条件提供高性能产品。

• 公司分布：总部位于瑞士苏黎世，销售办事处设在美国新罕布什尔州黎巴嫩，能满足全球原始设备制造商的运动和位置传感需求。

• 服务内容：可助力开发、测试和改进原型运动传感组件，能迅速完成设计并开展生产运行，且随时准备签署保密协议保护设计过程。

二、产品特点与优势

• 运行环境适应性：产品可在恶劣环境中高精度运行，速度高达 150,000 rpm，温度范围从 -70° 到 220°C，精度为 4 角分。

• 产品类型：提供现成产品及定制设计解决方案，工程师会基于测试目的、应用情况等推荐现成标准产品或进行产品修改、定制传感器设计。

• Rotasyn 旋转变压器特点：

  • 性能优势：无磨损或老化，耐受振动和冲击，具备更高速度、更低惯性、更好抗噪性、更高可靠性与性能，可替换过时或不可用设备，上电时无归航，采用非接触式设计，结构坚固，有实心转子、低阻抗、线圈更少等特点，功能等效于传统无刷旋转变压器且能覆盖超过 360°。

  • 应用广泛：适用于工业转速表、电机反馈、角度测量、航空航天、井下（油井）、高速主轴、交流和直流伺服电机、飞行控制系统、液压泵、核环境等典型应用场景。

三、Rotasyn 标准旋转变压器配置及规格

• 配置类型：有无框（RO 系列）配置，包含 RO2010、RO3620、RO5032、RO7557 等型号。

• RO2010 系列规格：

  • 基本参数：无框架 8 号实心转子旋转变压器，定子外径 20 毫米，气隙直径 10 毫米，适合直径达 4 毫米的轴。

  • 具体指标：质量（重量）30 克，不同型号最大速度有所差异（RO2010 x-R 型号 150 kRPM，RO2010-X-V 型号 160 kRPM），转子转动惯量也因型号不同而不同（RO2010-R 型号 1 克・cm2，RO2010-V 型号 2 克・cm2），初级、次级直流电阻同样各有对应规格。

• RO3620 系列规格：

  • 基本参数：无框架尺寸为 15 的固体转子旋转变压器，定子外径 36 毫米，气隙直径 20 毫米，适合直径达 12 毫米的轴。

  • 具体指标：质量（重量）85 克，不同型号最大速度有别（RO3620-R 型号 100 kRPM，RO3620-V 型号 110 kRPM），转子转动惯量（RO3620-R 型号 20 克・cm2，RO3620-V 型号 40 克・cm2），初级直流电阻 13Ω±10% 。

四、产品一般规格（涵盖各型号通用部分）

• 工作温度：ROxxxx-M-40 至 + 175°C，ROxxxx-K-196 至 + 220°C。

• 冲击、振动参数：冲击 20 G，振动 10 G（10 - 500 Hz，0.5 小时）。

• 其他参数：径向气隙标称 0.3 毫米，激励频率 5 至 50 kHz（典型推荐 10 kHz），激励振幅 2 至 12 Vrms 典型值，转换比 0.50 V/V±10%，角度误差典型值 ±30 弧分、最大值 ±60 弧分钟，绝缘电阻 100 MΩ 最小值，介电强度（绕组到绕组、绕线到外壳等）有相应规定，引线尺寸 26 AWG，引线长度 300 毫米，且每个 Rotasyn 都附有单独的准确性报告。

​
