德国原装进口Behlke HTS 100-1600-SCR型压力开关

一、晶闸管 / SCR 型 HV 开关（带电流的 HV 开关）

特点
- 性能方面：是坚固且廉价的高压开关，具备高峰值电流能力、高 DI/DT 且不影响可靠性和预期寿命，耐过载，能通过简单 TTL 触发脉冲（2 - 5V）轻松触发。
- 结构及其他特点：由大量较小晶闸管模具以并联和串联方式连接，每个晶闸管有独立栅极驱动器，可避免危险热点；是真正的栅极控制开关，不汲取发射能量；可安全操作于高 DI/DT 和 DV/DT 速率及高峰值电流下；隔离最大工作电压至少 150%，有常规隔离电压选项（40kV - 200kV）以及定制隔离电压功能，可按需选择非对称隔离；部分型号可申请 “医疗认证”；配备同步 I/O 用于并联连接多个开关；可选多种冷却选项（如接地冷却法兰、不同材质散热片、水冷却、直接液体冷却等）。
应用说明
- 使用场景：适用于放电应用、产生阻尼正弦与快速高压 FDA 续流二极管相关的振荡场景；在物理上可能的高 DI/DT 和 DV/DT 速率下以及高低侧开关应用（如撬棍电路）中可安全操作。
- 设计建议：对于大开关模块（di/dt > 5kA/μs）建议使用单独控制单元；中小型开关模块建议用印刷电路板（多层技术更佳）设计以减小杂散电感；要确保负载圆与控制圈分离，避免磁反馈效应。
型号列举
包括 Behlke HTS 40 - 1000 - SCR、Behlke HTS 60 - 100 - SCR 等众多型号。

二、具有低阻抗的 MOSFET HV 开关（固定的导通时间、高 di/dt、低 Z、MOSFET）

特点
- 性能特性：转换时间快，耐 EMC，对过载和电压反转情况表现稳健，控制功率低，适用于高开关频率，有导通时间 50ns 至 250ns 的选项。
- 设计特点：设计用于连接 PCB。
型号列举
例如 Behlke HTS 05 - 160 - F、Behlke HTS 10 - 70 - F 等型号。

三、超快 MOSFET 型固定式高压开关（固定式高压开关导通时间、高 di/dt、超快、MOSFET）

特点
- 性能表现：导通上升时间快，采用真正的栅极控制（无雪崩技术）确保在宽工作温度和负载条件下的高可靠性，具备低阻抗，耐 EMC，有导通时间 5ns 至 1μs 的选项。
- 安装设计：设计用于安装在印刷电路板上。
型号列举
像 Behlke HTS 30 - 06 - UF、Behlke HTS 30 - 08 - UF 等型号。

四、型号系列 HTS 相关通用情况

产品示例及外壳特点

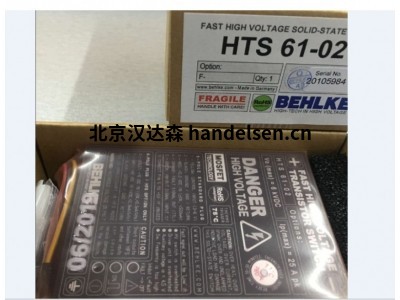

- 示例：如 HTS 101 - 03 是通用 MOSFET 开关，适用于 0 - 10kVDC / 30 安培，采用标准塑料外壳，带屏蔽输入连接器（选项 LS - C），外壳标记显示电气数据、引脚连接等相关用户信息。
- 外壳特性：标准塑料外壳是经济高效封装方案，功率耗散高达 15 瓦，更高功率需选合适冷却选项；外壳外罩耐温达 260°C（500°F），符合 UL - 94 - V0 标准，有两种浇注树脂可选，开关单元可在 - 40°C 至 75°C 全功率耗散下无机械变形。
电子元件封装及连接器情况
- 封装特点：电子元件采用真空封装，保障高压和控制部分安全隔离，气密封装使开关防潮、抗冲击和抗振动性好。
- 连接器情况：屏蔽式输入连接器（选项 LS - C）用于控制脉冲长距离传输及关键 EMC 应用，微型插头连接器自锁且符合专业标准，电源包含 1 米长组装连接电缆和插座，开关通常在明线（标准：尾纤 + AMP 插头）下操作。
通用产品参数及其他特性
- 参数范围：电压范围 1 到 150 千伏（交流和直流），脉冲功率高达 1500MW，最大功率耗散达 50kW，导通时间从 5ns 到无限，CW 频率高达 3MHz（含 DLC），突发频率高达 10MHz，典型抖动 100 至 500ps，隔离电压 20 至 200kV，涵盖单开关、推挽开关、交流开关等多种类型，采用 MOSFET、IGBT & SCR 技术，具备可变或固定导通时间等多种控制相关特性。
- 其他特性：具有施密特触发器特性的 TTL 兼容控制输入、TTL 故障信号输出等多种输入输出相关功能，还有辅助电压监控、开关频率监控、有源输入滤波器等保障良好 EMC 的措施，具备可选液体冷却、散热片、铜冷却法兰、UL - 94 V0 阻燃等多种可选配置，产品符合 RoHS 标准，部分型号有 LED 指示灯
