德国Phytron VSS / VSH系列步进电机真空步进电机





步进电机系列

ZSS

phyBASIC

ZSH

ESS / ESH

VSS / VSH

LA

Cavity Tuner

phySPACE





 ZSS 系列步进电机高精度步进电机。几何形状和磁化性能经过优化，运行平稳，（19 - 56 mm） 精度高，运行平稳。ZSS 电机具有多达 102.400 个可接近的位置（200 步电机，以 1/512 步长分辨率的微步进模式驱动和编码器），为您的应用提供高精度定位功能。基于其几何形状，ZSS系列具有平稳的低共振运行性能。受益于低噪声产生、典型的平稳运行和由此产生的最佳结果，特别是对于光学高精度应用。



技术参数

用于单极或双极控制模式的两相混合步进电机

保持扭矩为 3.8 至 700 mNm

尺寸 ZSS 19 至 56 mm

每种尺寸多达 3 种电机类型和 3 个标准绕组

标准步数/转：200，步距角：1.8°

特殊步数取决于电机尺寸

最低防护模式：IP40

允许环境温度：-30 °C 至 +80 °C

可选：齿轮、电机制动器、编码器、第二轴、散热器、联轴器等。



标准型号

19.200.0.6

19.200.1.2

20.200.0.6

20.200.1.2

25.200.0.6

25.200.1.2

26.200.0.6

26.200.1.2

32.200.0.6

32.200.1.2

33.200.0.6

33.200.1.2

41.200.1.2

41.200.2.5

42.200.1.2

43.200.1.2

43.200.2.5

52.200.1.2

52.200.2.5

56.200.1.2

57.200.1.2

57.200.2.5

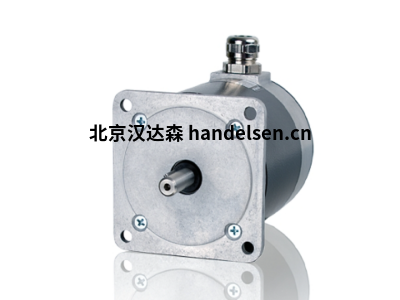

VSS / VSH系列步进电机，用于真空和低温环境下的步进电机。专门设计的两相混合步进电机可用于高达 10 的真空环境-11hPa。它们最适合特殊环境，例如深温和高温或极端辐射强度。



技术参数

技术细节

步进电机，适用于真空或空间运行或用于高温应用

高冲击和振动载荷

真空度高达 10-11血红素

温度范围取决于应用

耐辐射性高达 106焦耳/公斤

保持扭矩从 3.4 mNm 到 13 Nm

直径 19 至 125 mm

每圈整步：200 （1.8°）

除气孔以避免滞留气体



可选配件

VGPL行星/谐波传动齿轮

热敏元件 KTC/Pt100 电阻传感器

解析 器

双轴



标准型号

19.200.0.61

19.200.1.21

20.200.0.6

20.200.1.2

25.200.0.6

25.200.1.21

26.200.0.6

26.200.1.2

32.200.0.6

32.200.1.21

33.200.0.6

33.200.1.21

42.200.1.21

42.200.2.51

43.200.1.21

43.200.2.5

52.200.1.2

52.200.2.5

56.200.1.2

56.200.2.5

57.200.1.2

57.200.2.51

80.200.5

100.200.10

126.200.10
