Schubert Salzer 5020型分段式板阀蒸汽调节
Schubert & Salzer的分段式板阀可以在宽流量范围内实现无级变速的控制。由于坚固的设计和往复流动方向，分段式板阀同样适用于液体和蒸汽，即使它们被颗粒污染。应用包括建材工业、化学品、发电厂、管道、供水和卫生以及造船等领域。一个巧妙的简单但有/效的阀门原理！
分段板阀的设计原理
分段板阀的工作原理非常简单但有效。
中央节气门元件 - 相互重叠滑动并相互密封的分段板 - 垂直于流动方向放置在阀体中。具有相同段数的可移动板通过切向啮合推杆移动到抗扭段板上，其几何形状决定了流速和特性，以使段的自由截面积连续变化。无论压力差如何，活动段板都通过弹簧组不断压在固定板上。因此，流动方向是可变的，阀门的安装长度是任意的。
凭借这种特别的设计，分段板阀是为数不多的即使在恶劣操作条件下也能将控制精度与高密封性相结合的阀门之一，并且几乎不会受到任何磨损。
分段式板阀的优点
驱动力小，设计紧凑，重量轻
使用寿命长，磨损小，运行成/本低
坚固的设计，对易污染介质具有高抵抗力
双面流
精/确控制
高 KVS 值
低噪音和抗气蚀
高密封性，通过工作原理实现低泄漏
降低/能/耗和低绝缘损耗 分段式板阀 5020 型

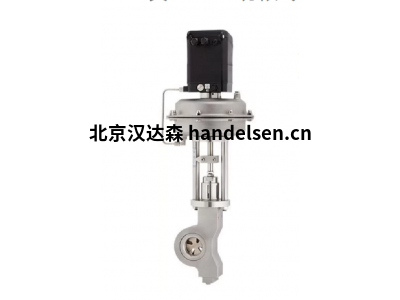

带气动执行器的 5020 型分段式板阀是关闭和调节液体和蒸汽的理想选择，即使它们被颗粒污染。
大小：
DN 25 - DN 300
（根据要求，高达DN 800）
公称压力：
DN 25 - DN 200： PN 25
DN 250 - DN 300： PN 16
可根据要求提供其他压力水平
材料：
不锈钢 1.4571 / 1.4408
碳钢 1.0570
温度：
流体温度：-60 °C 至 220 °C
取决于密封设计
连接
法兰中间法兰设计符合 DIN EN1092-1 B 型标准
定位
数字定位器 8049 型
- 2线、4线
- 防爆防爆
- IO-link
- 集成过程控制器 IPC
根据 NAMUR 标准安装的定位器
辅料
限位信号变送器
位置反馈
手动操作
电磁阀
. . .
应用
液体和蒸气，也被颗粒污染。
