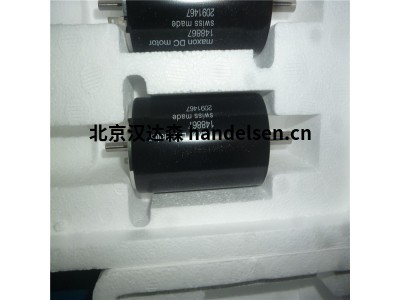

maxon空芯杯绕组直流电机

maxon为诸多领域提供了具有价格竞争力的创新解决方案，如工业自动化、医疗技术、安全技术、仪器仪表、通讯技术、日用消费等领域 [3]  。

maxon主要产品： [3]

1、空芯杯绕组直流电机和带铁芯的盘式电机

2、行星齿轮箱，正齿轮箱和特殊齿轮箱

3、传感器(编码器，DC测速机，旋变)

4、伺服放大器，运动控制器

5、高科技CIM和MIM组件

6、客户定制解决方案

我们的微电机驱动一切精密运动。 始于1961年。maxon致力于研发并生产性能强大的电动驱动器。 我们的DC电机品质领先全球。 符合工程师们毫不妥协的理念，因而被广泛应用在各种高要求应用场合。 例如美国国家航空航天局火星探测车的驱动力来源就是maxon电机。 此外，还可用在胰岛素泵和外科手持器械中。 仿真机器人或精密工业设备中也可以找到maxon电机的身影。 甚至是纹身机、客机、相机镜头、赛车和心脏泵中。50多年来，我们一直致力于根据客户需要提供个性化解决方案、不断提高品质并坚持创新。 我们的模块化系统产品不断扩展，其中包括：

有刷和无刷直流电机

无刷盘式电机

行星齿轮箱

正齿轮箱

特殊齿轮箱

传感器

伺服放大器、位置控制器

高科技CIM和MIM组件

客户定制驱动方案

一、maxon motor有刷DC电机

1.MOXON MOTOR RE系列

直径6 – 65毫米，0.3 – 250瓦。maxon RE电机的效率 > 90 %，并且配备有高性能磁铁（稀土）。效率超过90%的高效节能型DC电机。

产品编号

maxon motor 118382  RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt     10 mm  0.75 W  2.4 V    13000 rpm  0.757 mNm

maxon motor 118383  RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt     10 mm  0.75 W  3 V 11100 rpm  0.789 mNm

maxon motor 118384  RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt     10 mm  0.75 W  3.6 V    9930 rpm    0.784 mNm

maxon motor 118385  RE 10 Ø 10 mm, 稀有金属电刷, 0.75 Watt     10 mm  0.75 W  4.5 V    11300 rpm  0.787 mNm

2.MAXON MOTOR A-max系列

直径12 – 32mm。 0.5 – 20W。maxon A-max电机采用高效空芯杯转子和铝镍钴磁钢。
       产品编号

maxon motor 108828  A-max 22 Ø22 mm, 石墨电刷, 6 Watt, 带引线     22 mm  6 W      15 V     10100 rpm  6.93 mNm

maxon motor 110041  A-max 16 Ø16 mm，稀有金属电刷CLL，2瓦特，带端子   16 mm  2 W      1.5 V    10800 rpm  0.712 mNm

maxon motor 110042  A-max 16 Ø16 mm，稀有金属电刷CLL，2瓦特，带端子   16 mm  2 W      3 V 12300 rpm  1.3 mNm

maxon motor 110043  A-max 16 Ø16 mm，稀有金属电刷CLL，2瓦特，带端子   16 mm  2 W      6 V 10100 rpm  2.22 mNm

3.MAXON MOTOT DCX系列

可配置直径在6 – 35mm的规格。 可选择稀有金属/石墨电刷、滑动轴承/烧结轴承等各种选项。

顶级功率密度、高效率、运转平稳并可进行在线配置。

maxon motorDCX 6 M Ø6 mm，稀有金属电刷，滚珠轴承   6 mm   0.3 W   1.5 V    17200 rpm  0.309 mNm

maxon motorDCX 6 M Ø6 mm，稀有金属电刷，滚珠轴承   6 mm   0.3 W   3 V 17400 rpm  0.332 mNm

maxon motorDCX 6 M Ø6 mm，稀有金属电刷，滚珠轴承   6 mm   0.3 W   4.5 V    17400 rpm  0.326 mNm

maxon motorDCX 6 M Ø6 mm，稀有金属电刷，滚珠轴承   6 mm   0.3 W   6 V 17400 rpm  0.325 mNm

maxon motorDCX 6 M Ø6 mm，稀有金属电刷，烧结轴承   6 mm   0.3 W   1.5 V    17500 rpm  0.311 mNm

maxon motorDCX 6 M Ø6 mm，稀有金属电刷，烧结轴承   6 mm   0.3 W   3 V 17600 rpm  0.335 mNm

4.RE-max系列

直径13 – 29毫米。0.75 – 22瓦。maxon RE-max电机采用钕磁钢，可达到极高的功率。DC电机系列具有最高的性价比。

5.MAXON MOTOR DC-max系列

您可以配置直径16 mm和 22 mm的电机。可以在石墨电刷和稀有金属电刷、烧结轴承和滚珠轴承以及多种不同元件之间自由选择。

maxon motor DC-max 16 S Ø16 mm，稀有金属电刷 CLL，滚珠轴承 16 mm  2 W      6 V 7890 rpm    4.04 mNm

maxon motor DC-max 16 S Ø16 mm，稀有金属电刷 CLL，滚珠轴承 16 mm  2 W      12 V     7550 rpm    3.91 mNm

maxon motor DC-max 22 S Ø22 mm，稀有金属电刷CLL， 滚珠轴承      22 mm  5 W      6 V 5490 rpm    8.55 mNm

maxon motor DC-max 22 S Ø22 mm，稀有金属电刷CLL， 滚珠轴承      22 mm  5 W      12 V     5890 rpm    10.3 mNm

maxon motor DC-max 26 S Ø26 mm，石墨电刷，        滚珠轴承  26 mm  22 W    48 V     8740 rpm    29.4 mNm

maxon motor DC-max 26 S Ø26 mm，石墨电刷，        滑动轴承  26 mm  22 W    24 V     8920 rpm    26.3 mNm

二、无刷DC电机

1.EC系列

直径4 – 90毫米，1.2 – 400瓦。转矩性能优异、功率高、转速范围大、使用寿命长。使用寿命极长的无刷DC电机。
 maxon motor 118888

2.EC-max系列

直径16 – 40毫米，5 – 120瓦。

无刷式设计，适用于长时间运行，且性价比极高。成本优化的EC电机系列。

3.EC-4pole系列

直径22 – 32mm，90 – 480W。4极强力电机拥有最优秀的体积和重量单位功率比。 使用寿命最长。

4.EC flat系列

薄型设计的无刷DC电机。

直径9.2 – 90mm，0.2 – 260W。

性能优异，价格经济。 盘式电机带有霍尔传感器和内置电子装置。

5.EC-i系列

性能强劲的动力组件。无刷且价格经济。直径30 - 52 mm，功率30 - 180 W。如果需要极高的动态性能和转矩，但安装空间又有限，maxon EC-i 电机将是您的最佳选择。

6.EC frameless flat

无框电机套件仅包括转子和定子——无轴承、无电机轴。外径仅为43至90 mm，极其紧凑。无框电机套件可实现高转矩密度和节省空间的整合。

7.ECX SPEED系列

无刷ECX电机系列已经过优化，可达到极高的转速（最高至120000 rpm）并可消毒灭菌达2000次。

行星齿轮箱即行星减速箱又叫齿轮箱、(Planetary Gearbox),其结构是多个行星齿轮围绕一个太阳轮转动的机构，也是将传动速比降低，同时又将电机扭力成比例增大的机构。

三、齿轮箱

1.行星齿轮箱（GP）

maxon行星齿轮箱功率高，但占用的空间小： 转矩可达120 Nm。可传输极高的转矩。

2.GPX行星齿轮箱

maxon GPX齿轮箱运行时噪音低、间隙小。 适用于传输高转矩和高转速。可配置型行星齿轮箱，空间要求极小，但能达到极高的转矩。

3.丝杠轴齿轮箱（GP）

内置轴向轴承可承受高轴向负荷。 提供公制丝杠、滚珠丝杠以及梯形丝杠。配有行星齿轮箱的紧凑型丝杠轴传动装置，可实现线性运动。

4.正齿轮齿轮箱（GS）

maxon正齿轮齿轮箱运行噪音小，转矩不超过2 Nm，便可达到极高的效率。

特点及应用:

特点：相比同类普通齿物理学箱，其具有传递平稳、承载力大、小的空间有大的传动比，特别是寿命．若其齿轮是钢件，寿命可达1000Y，体积小巧，外观美观．

行星齿轮箱图片

行星齿轮箱图片

应用：行星齿轮箱，应用非常广泛，最初与电机配合，除了用于微型减速马达，还用于遮阳行业办公自动化,智能家居,生产自动化,医疗器械,金融机械,游戏机等领域．如自动窗帘，智能马桶，升降系统，点钞机，广告灯箱等等行业．

市面上行星齿轮箱主要有直径16MM,22MM,28MM.32MM,36MM,42MM,与马达配合，其功能可以达到负载力矩：50KG 1-30W　负载转速：3-2000RPM

噪音分析

行星齿轮箱是机械传动中广泛应用的重要部件，一对齿轮啮合时，由于不可避免地存在着齿距、齿形等误差，在运转过程中会产生啮合冲击而发生与齿轮啮合频率相对应的噪声，齿面之间由于相对滑动也发生摩擦噪声。由于齿轮是齿轮箱传动中的基础零件，降低齿轮噪声对控制齿轮箱噪声十分必要。一般来说，齿轮系统噪声发生的原因主要有以下几个方面：

1.齿轮设计方面。 参数选择不当，重合度过小，齿廓修形不当或没有修形，齿轮箱结构不合理等。齿轮加工方面 基节误差和齿形误差过大，齿侧间隙过大，表面粗糙度过大等。

2. 齿轮系及齿轮箱方面。装配偏心，接触精度低，轴的平行度差，轴，轴承、支承的刚度不足，轴承的回转精度不高及间隙不当等。

3. 其他方面输入扭矩。负载扭矩的波动，轴系的扭振，电动机及其它传动副的平衡情况等。
